Rzuty aksonometryczne to sposób przedstawiania przedmiotów przestrzennych na płaskiej powierzchni, na przykład na kartce papieru. Pozwalają pokazać jednocześnie trzy wymiary obiektu: wysokość, szerokość i głębokość. Dzięki temu narysowana bryła wygląda przestrzennie i łatwiej wyobrazić sobie jej rzeczywisty kształt.

Podstawą rysunku aksonometrycznego są trzy osie układu współrzędnych. Każda z nich odpowiada jednemu wymiarowi przedmiotu. Wzdłuż osi odkładamy odpowiednie długości, a następnie łączymy wyznaczone punkty, tworząc krawędzie rysowanej bryły.

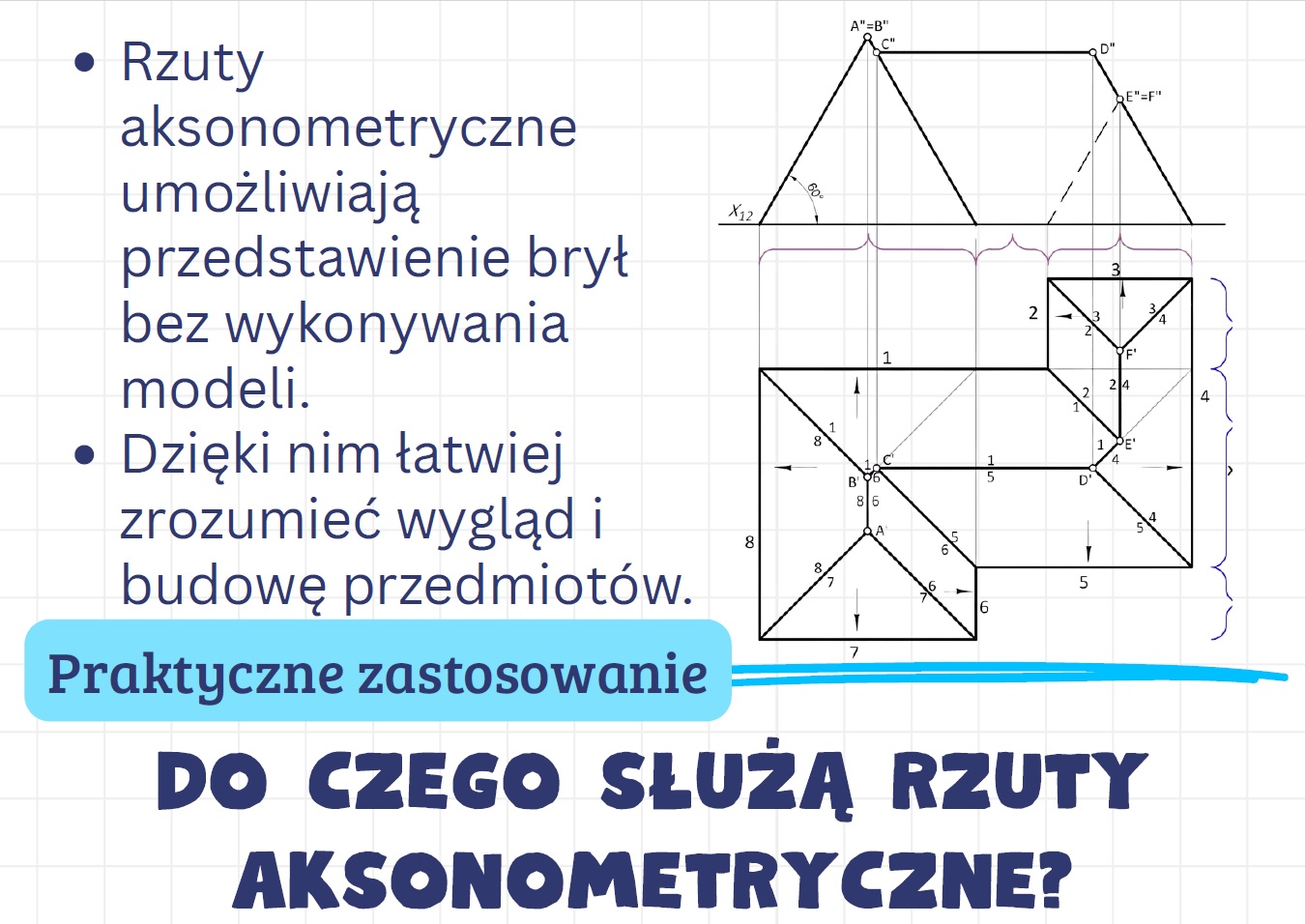

Aksonometria jest często stosowana w rysunku technicznym, ponieważ umożliwia czytelne przedstawienie konstrukcji, mebli, budynków, części maszyn oraz prostych przedmiotów codziennego użytku. Pomaga zrozumieć ich budowę i wzajemne położenie poszczególnych elementów.

Jednym z najczęściej wykorzystywanych rodzajów aksonometrii jest izometria. W tym sposobie rysowania wszystkie trzy osie mają jednakowe znaczenie, a wymiary odkłada się w tej samej skali. Oś wysokości jest pionowa, natomiast dwie pozostałe osie są nachylone.

Kolejnym rodzajem jest dimetria ukośna. Zwykle jedna oś jest pionowa, druga pozioma, a trzecia biegnie ukośnie. Wymiary odkładane na osi ukośnej często zmniejsza się o połowę, aby rysunek był bardziej czytelny i naturalny.

W dimetrii prostokątnej dwa wymiary przedstawia się w jednakowej skali, a trzeci w skali zmniejszonej. Położenie osi różni się od stosowanego w izometrii i dimetrii ukośnej. Wybór rodzaju rzutu zależy od kształtu przedmiotu oraz informacji, które chcemy najlepiej zaprezentować.

Rzut aksonometryczny różni się od rzutów prostokątnych. W rzutowaniu prostokątnym przedmiot przedstawia się osobno z przodu, z góry i z boku. W aksonometrii te trzy kierunki są widoczne na jednym rysunku, dlatego obraz jest łatwiejszy do wyobrażenia przestrzennego.

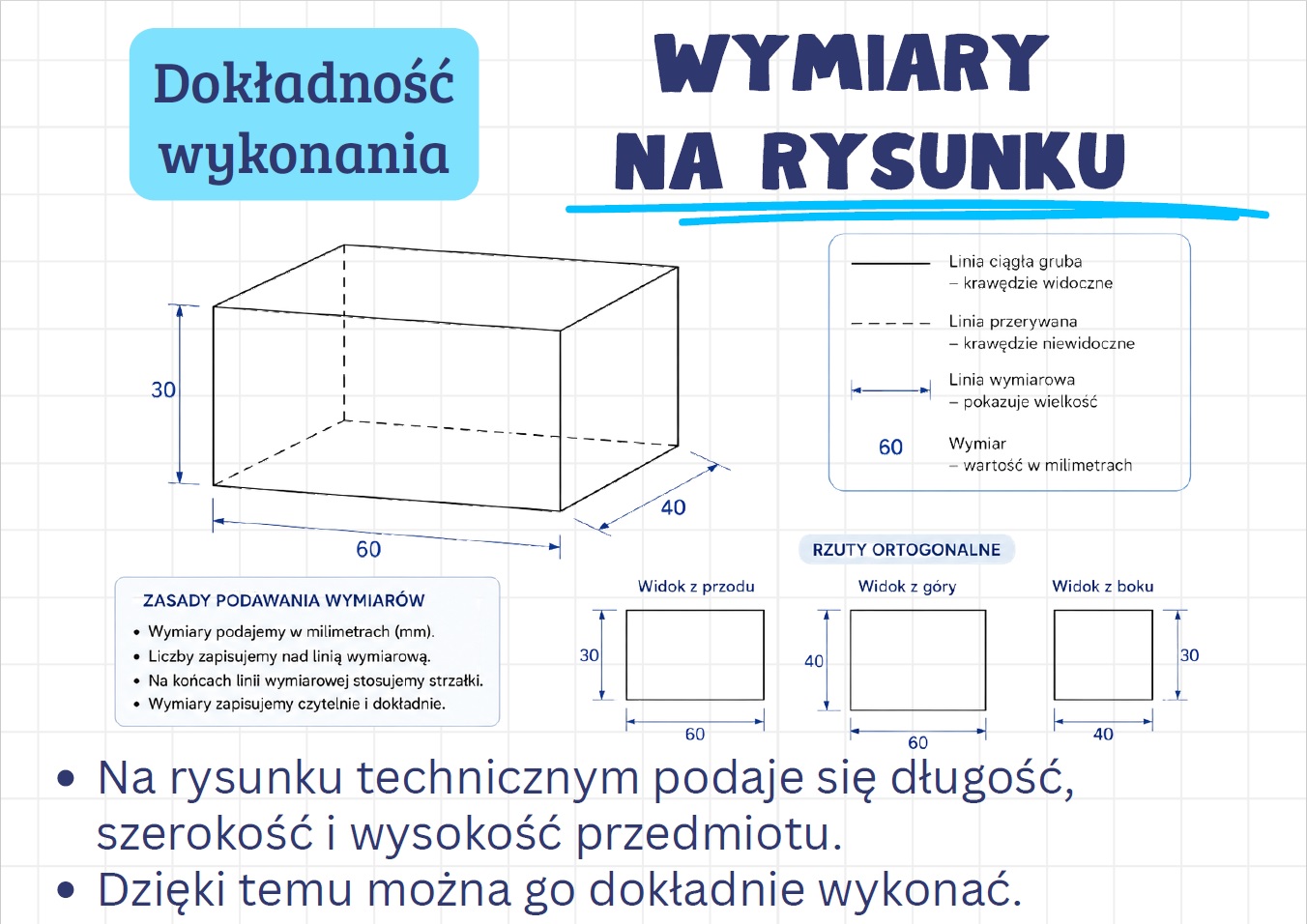

Tworzenie rysunku najlepiej rozpocząć od narysowania osi i zaznaczenia wymiarów całego przedmiotu. Następnie wykonuje się ogólny zarys bryły, dodaje szczegóły oraz usuwa niepotrzebne linie pomocnicze. Krawędzie widoczne zaznacza się wyraźną linią ciągłą.

Podczas wykonywania rzutu potrzebne są dokładność, staranność i właściwe posługiwanie się przyborami kreślarskimi. Linijka, ekierka i ołówek pomagają zachować odpowiednie kąty, długości oraz równoległość krawędzi. Ważna jest również prawidłowa kolejność wykonywania rysunku.

Nauka aksonometrii rozwija wyobraźnię przestrzenną i umiejętność odczytywania rysunków technicznych. Uczeń ćwiczy dostrzeganie relacji między rysunkiem płaskim a rzeczywistą bryłą, co przydaje się między innymi na technice, matematyce, informatyce i podczas projektowania.

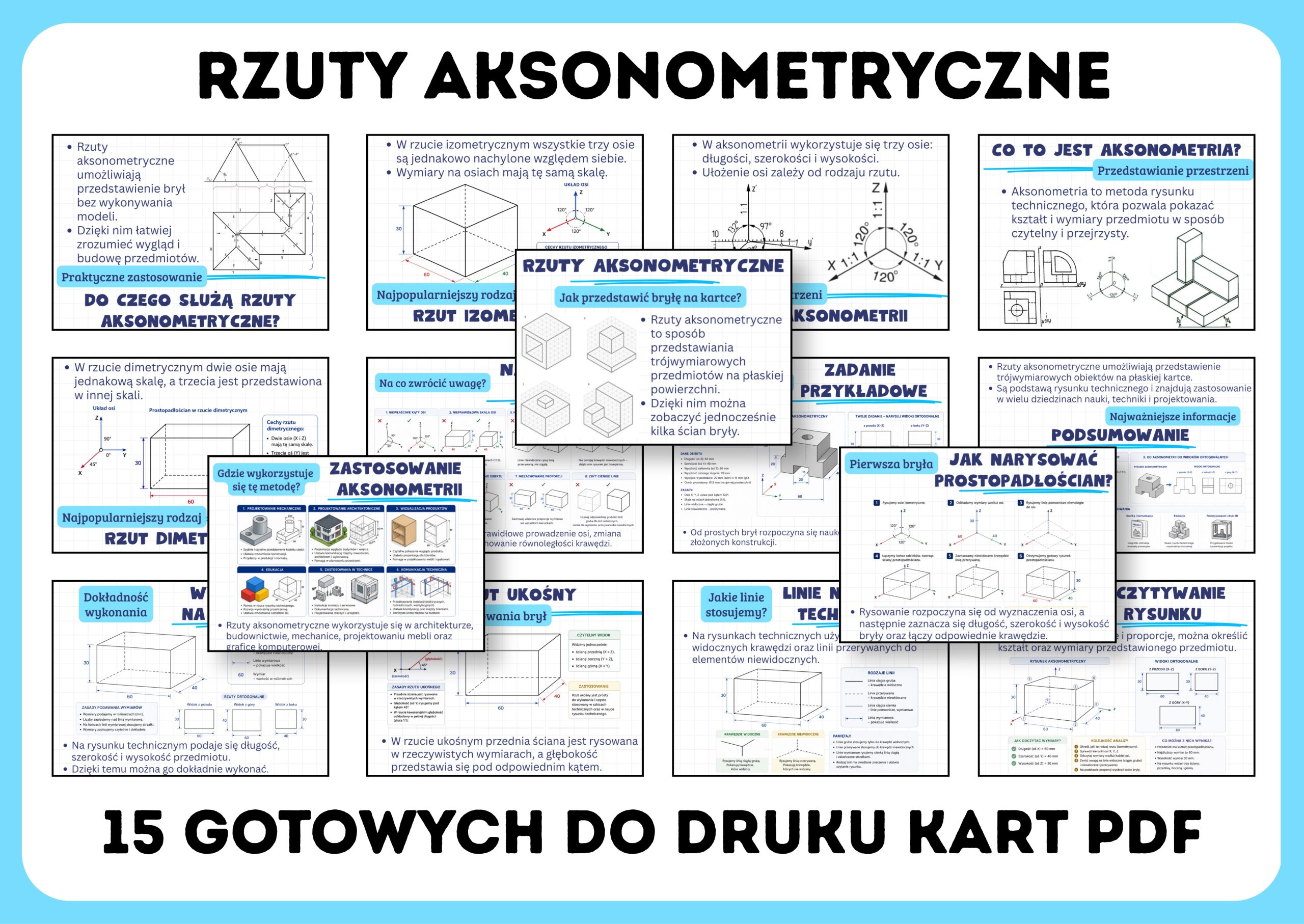

Gazetka szkolna „Rzuty aksonometryczne” w formie prezentacji PDF może w przystępny sposób przedstawić zasady izometrii i dimetrii oraz kolejne etapy wykonywania rysunku. Czytelne schematy, przykłady i ilustracje pomogą uczniom zrozumieć sposób przedstawiania brył oraz samodzielnie tworzyć poprawne rysunki przestrzenne.
